看到这篇贴子的人一定要去实验室动手实践一下的使用方法和直流稳压电源的使用方法，考实验用到的仪器有1直流稳压电源2模拟万用表3示波器4面包板（就是那种长长的市面上常见的）5毫伏表6若干跳线7元器件会给你用小袋子装起来给你，今年的实验好像和往年也是基本上是差不多的,时间很紧张，一个小时吧.

第一题（10分）(1)用直流稳压电源输出+5V直流电压，并画出接线柱的接法，（2）用直流稳压电源输出正负5V直流电压，和第一小题一样，会直流稳压电源的原理这个题真的是轻松加easy。这个一定要会，这个一定要会，这个一定要会！！！重要的事情说三遍！！！

第二题（40分！！！！！大部分人是测不出来的）用741搭反相比例放大电路，其中反馈端是一个10K的电容和一个0.01uf的电容相并联，不是很复杂，电路就会用到第一题搭建的直流稳压电源正负12V连到电路中，所以说直流稳压电源一定要明白原理，特别外校的，来之前一定要在自己学校实验室熟悉一下。搭完电路后就是用函数信号发生器输出一个正弦波，接到2管脚（好像是）然后观察并记录数据，这个题真的很复杂，基本上时间都浪费在这上面了。总之很复杂，也很难，当然分值也是最高的，40分啊！！！！！！！！！！！！！！！！！！！！！！

第三题（30分）是用数电知识化简，用四个与非搭建一个异或输出，所以一定要再翻翻数电课本，不是很好化简，但是如果化简出来，下面就是super easy了，用74ls00搭电路，接信号（0或者1即VCC和GND），让输入分别为AB=00,01，11，10，观察输出端的灯是否点亮，总之，实验不准备就去的话那就是抓瞎，但是大部分是这样的，建议是在复试前两三天找找本科教模电的老师给开一个实验室去练练手，很管用的，不会就问问。

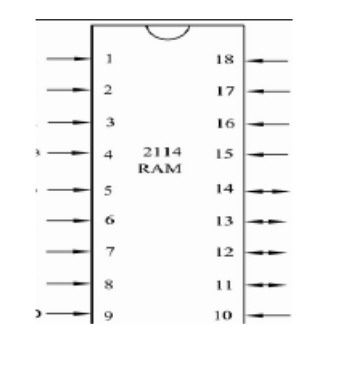

总结：实验开始以后老师会给你一包器件，里面会有几个实验用到的芯片，会给你电路原理图，让你按照原理图的连接方法连接电路，但是老师不会告诉你芯片的引脚怎样标注的，所以需要你自己掌握以下芯片的基本管脚排列顺序，是这样的从左上角开始是第一管脚，往下依次是2,3,4,5……如下图
