第一章 绪论
1.1测控电路功用
测控电路在整个测控系统中起着什么样的作用？
传感器的输出信号一般很微弱，还可能伴随着各种噪声，需要用测控电路将它放大，剔除噪声、选取有用信号，按照测量与控制功能的要求，进行所需演算、处理与变换，输出能控制执行机构动作的信号。在整个测控系统中，电路是最灵活的部分，它具有便于放大、便于转换、便于传输、便于适应各种使用要求的特点。测控电路在整个测控系统中起着十分关键的作用，测控系统、乃至整个机器和生产系统的性能在很大程度是取决于测控电路。
产品的质量和效率是衡量一切生产过程优劣的两项主要指标。
智能化是能在复杂的、变化的环境下自行决策的自动化，决策的基础是对内部因素和外部环境条件的掌握，同样也离不开检测。
测控系统的主要组成：传感器（测量装置，是敏感元件，功能是探测被测参数的变化）、测量控制电路（简称测控电路，用与处理和变换信号）和执行机构三部分组成。
1.2 测控电路的组要特点与要求
影响测控电路精度的主要因素有哪些，而其中哪几个因素又是最基本的，需要特别注意？
影响测控电路精度的主要因素有：
（1） 噪声与干扰；
（2） 失调与漂移，主要是温漂；
（3） 线性度与保真度；
（4） 输入与输出阻抗的影响。
其中噪声与干扰，失调与漂移（含温漂）是最主要的，需要特别注意。
测控电路的特点：精度高（低噪声与高抗干扰能力、低漂移，高稳定性、线性与保真度好、有合适的输入与输出阻抗）、动态性能好（响应快和动态失真小）、高的识别和分析能力（模数转换与数模转换、电量参数的转换、量程的变换、信号的处理与运算）、可靠性高、经济性好。
为什么说测控电路是测控系统中最灵活的环节，它体现在哪些方面？
为了适应在各种情况下测量与控制的需要，要求测控系统具有选取所需的信号、灵活地进行各种变换和对信号进行各种处理与运算的能力，这些工作通常由测控电路完成。它包括：
（1） 模数转换与数模转换；
（2） 直流与交流、电压与电流信号之间的转换。幅值、相位、频率与脉宽信号等之间的转换；
（3） 量程的变换；
（4） 选取所需的信号的能力，信号与噪声的分离，不同频率信号的分离等；
（5） 对信号进行处理与运算，如求平均值、差值、峰值、绝对值，求导数、积分等、非线性环节的线性化处理、逻辑判断等。
1.3测控电路的输入与输出信号
测控电路的输入信号是由传感器送来的，即传感器的输出信号为测控电路的输入信号，主要可分为模拟信号（已调制信号（可分为调幅、调频、调相信号）和非调信号（输入信号的参数与被测信号的参数相一致））、数字信号（增量码信号（被测量值的增量与传感器输出信号的变化周期成正比，与模拟信号的主要区别是：其信号波形不由被测量值或其增量决定）、绝对码信号（一种与状态相对应的信号））和开关量信号。
1.4 测控电路的类型与组成
测量电路

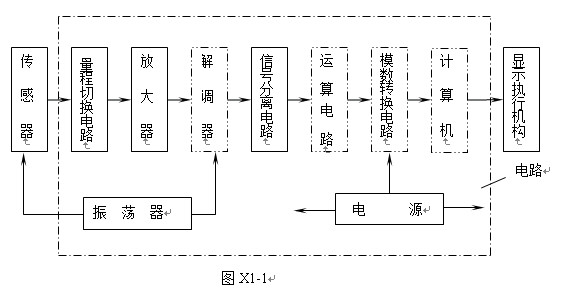

模拟式测量电路（需要模数（A/D）转换电路 ，方框图在书上P8）
