用户: 156****2293时间: 2020-10-28 19:56:16 来自: Redmi K20 Pro Premium Edition
在“康华光《电子技术基础-数字部分》（第6版）配套题库【考研真题精选＋章节题库】”的内容第9页备注了学习笔记

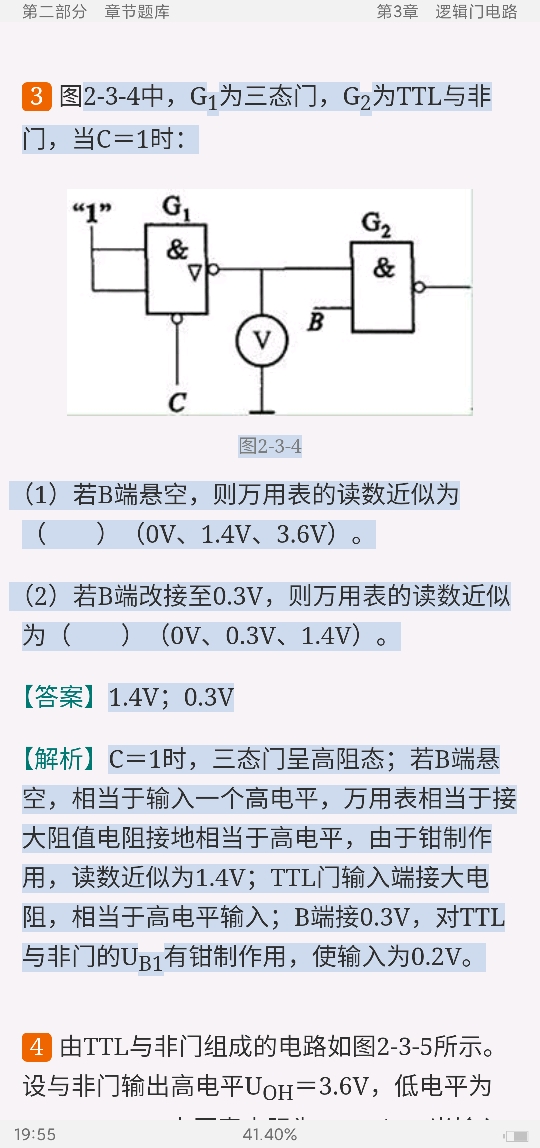

TTL错题2-3-4中，G1为三态门，G2为TTL与非门，当C＝1时： 图2-3-4 （1）若B端悬空，则万用表的读数近似为（ ）（0V、1.4V、3.6V）。 （2）若B端改接至0.3V，则万用表的读数近似为（ ）（0V、0.3V、1.4V）。 【答案】1.4V；0.3V查看答案 【解析】C＝1时，三态门呈高阻态；若B端悬空，相当于输入一个高电平，万用表相当于接大阻值电阻接地相当于高电平，由于钳制作用，读数近似为1.4V；TTL门输入端接大电阻，相当于高电平输入；B端接0.3V，对TTL与非门的UB1有钳制作用，使输入为0.2V。
点击查看资料全文:前往在线阅读下载全文
用户156****2293正在学习的资料简介:
康华光《电子技术基础-数字部分》（第6版）配套题库【考研真题精选＋章节题库】
手机扫码阅读全文
第一部分 考研真题精选
一、填空题
二、选择题
三、分析题
第二部分 章节题库
第1章 数字逻辑概论
第2章 逻辑代数与硬件描述语言基础
第3章 逻辑门电路
第4章 组合逻辑电路
第5章 锁存器和触发器
第6章 时序逻辑电路
第7章 半导体存储器
第8章 CPLD和FPGA
第9章 脉冲波形的变换与产生
第10章 数模与模数转换器
第11章 数字系统设计基础
