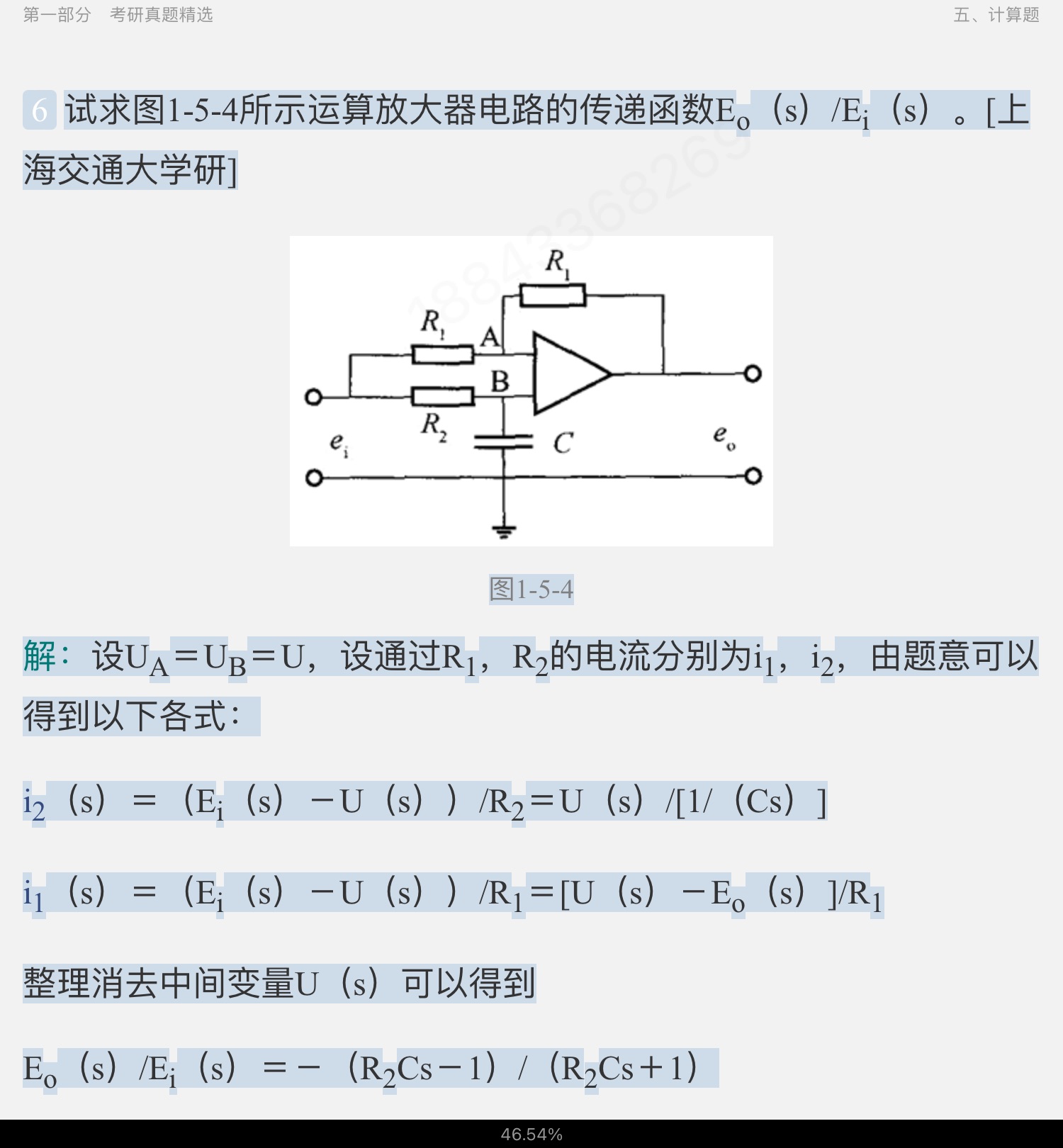

6试求图1-5-4所示运算放大器电路的传递函数Eo(s)/Ei(s)。[上海交通大学研] 图1-5-4 解:设UA=UB=U,设通过R1,R2的电流分别为i1,i2,由题意可以得到以下各式: i2(s)=(Ei(s)-U(s))/R2=U(s)/[1/(Cs)] i1(s)=(Ei(s)-U(s))/R1=[U(s)-Eo(s)]/R1 整理消去中间变量U(s)可以得到 Eo(s)/Ei(s)=-(R2Cs-1)/(R2Cs+1)
点击查看资料全文:前往在线阅读下载全文
用户188****8269正在学习的资料简介:
2023年自动控制原理考研题库【考研真题精选+章节题库】(上册)
手机扫码阅读全文
第一部分 考研真题精选
一、单选题
二、填空题
三、判断题
四、问答题
五、计算题
第二部分 章节题库
第1章 自动控制的一般概念
第2章 控制系统的数学模型
第3章 线性系统的时域分析法
第4章 线性系统的根轨迹法
第5章 线性系统的频域分析法
