卡西欧FX991-CN考研使用技巧
目录
1、计算器的颜色功能使用
2、计算器的三个常用技巧
3、计算器求解多项式方程
4、列等式方程求解未知量
5、根轨迹上点与方程应用
6、快速绘制奈奎斯特曲线
7、现代控制理论矩阵运算
1.计算器按键颜色一共有三种:
白色字体的可以直接按出来显示
黄色字体的功能通过按左上角的“SHIFT”键来使用,按下此键显示屏上会出现一个S标志,此时可使用黄色功能。
红色字体的功能通过按左上角的“ALPHA”键来使用,按下此键显示屏上会出现一个A标志,此时可使用红色功能
2. 计算器的常用技巧
- 将一个复数a+bi——>r∠θ
1) 按下“菜单”,再按数字2,按下后显示屏上会出现一个i标志
2) 按下“SHIFT”再按“设置“(菜单键的位置),切换到设置,按”方向键下翻“,按2选择第二项“复数”,选择输出的形式“1或2”,此时按下2。
3) 设置完成后输入a+bi,按下“=”
- 分数和小数转换键S<=>D,只需要输入一个数再按下“=”,再按下此键即可进行转换。
- 角度弧度转化(考研题一般结果为弧度形式)
1) 按下“SHIFT”再按“设置“(菜单键的位置),切换到设置,按2选择第二项“角度单位”,选择输出的形式“1,2或3”,此时按下2,显示屏上会出现一个R标志。
2) 输入任意角度值,按一下“=”,转化为弧度形式。
3. 计算器的解方程功能
- 根轨迹分离汇合点类型方程aX4+bX3+cX2+dX+e=0
1) 按下“菜单”,再按数字8, 选多项式方程按2,显示次数2~4,按下4则为四次方程,输入第一个系数a,按一下“=”,接着同样的方法输入b,c,d,e,输入错了可以按方向键选择系数再输入数字按下“=”进行修改;在输入系数时可以是5*4这种表达式都可以。
2) 输入完系数后再按下“=”,求出结果X1 ,X2 ,X3 ,X4,通过方向键依次查看全部解。注:此时可以通过切换弧度和相角显示,方法同上。
4. 等式方程求解未知量(超调量方程求解阻尼比,求解频域幅值相角)
1) 原理是试根法,在使用此功能之前先清零所有变量,按“SHIFT“后再按”9”,再按“3”,按“=“后再按”AC”执行复位
2) 在计算器上按出超调量的表达式,未知量用x表示,等号需要用红色的“=”,先按ALPHA,再按“红色=“(即SOLVE按键处)
3)再按下“SHIFT+SOLVE“,显示初始值X=0,即试根的起点
4)出现上面的显示后需要再按一下白色的 “=“,大概等3~5秒的时间出结 果,L-R表示误差大小。
5. 根轨迹的应用(幅值定理和相角定理)
- 举例如下:
1) 若此极点位于根轨迹上代入不含K的开环传函中会得到K∠180(或者近似180度)的结果,此时可以直接求出k=1,如下:
2) 求得K之后利用闭环特征方程D(s)求解此时的所有特征根,即可根据主导极点定义判断是否为主极点。

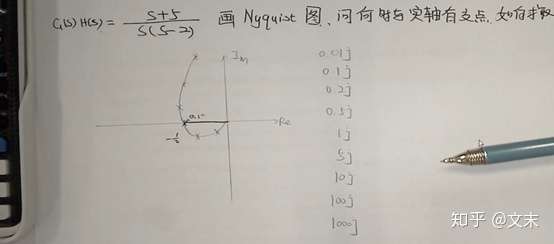

6. 快速绘制奈奎斯特曲线(求解闭环传函的幅值和相角)
1) 举例输入是一个正弦信号sin5t,传函为s(0.1s+1)/0.1s2+s+100
2) 输入5i,按下“=”转换成相角形式5∠90,方法参考“弧度转角度”,注意设置好后显示屏上有“D”,此时5∠90存储在“ANS“变量中,ANS代表上一次的计算结果。
3) 此时将传函表达式中的s写成Ans,Ans(0.1Ans+1)/0.1Ans2+Ans+100,再按下“=”,即可求出此传函的幅值和相角
技巧:由于Ans存储的是当前计算结果,我们可以通过在上面计算完5i后计算3i,1i,10i等,这样就可以根据这些计算的点来绘制奈奎斯特大致的曲线!
绘制操作:
a)取一系列点如0.01i,0.1i,0.2i,0.5i,1i,5i,10i,100i,1000i
b)在前面1)——>2) ——>3)计算后,再按一下“上翻“,回到上一个计算式,即2),按下”方向键左“,修改点0.5i——>1i,再按下“=”,接着再按下上翻键,即3),再次按下“=”,即可重复计算每一个点的幅值和相角,从而验证或者画出大致曲线。
7、 现代控制理论矩阵运算
此处摘抄自官方说明书,需要FX991计算器官方说明书的小伙伴直接私信我
或者加我qq996785126。
