西安交大《机械设计基础》补充资料(基本概念自测题70(选择)+30(填空))
一、典型题解析

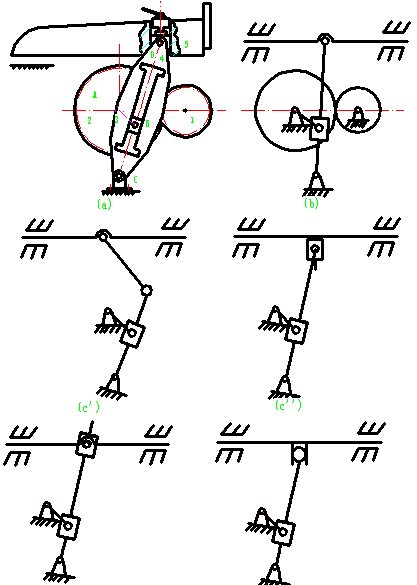

例1：图示(a)一牛头刨床的初拟设计方案。设计者的设计思路是：动力由小齿轮1输入，并推动大齿轮2绕其轴A连续转动，又通过铰接在大齿轮2上B处的滑块3使摆动导杆4往复摆动，并带动滑枕5往复运动以达到刨削的目的。试绘制此刨床的机构运动简图，分析其运动是否能实现设计意图，并提出修改方案。
解：选取比例尺
作机构运动简图如图(b)所示。由此图知：n=5，PL=7，PH=1，于是该机构的自由度F=3n－2 PL－PH=3×5－2×7－1＝0，计算结果表明此刨床机构不能运动。事实上此机构也根本不能动，因为构件4与构件5的铰接点不能同时实现沿EE’方向运动又沿
弧线运动，故该机构不能实现设计意图。需要在D处增加1个自由度，其改进后的三种方案如图(c)所示。
这里强调几点：
1. 在分析有机械或设计新机械时，必须考虑所画机构运动简图应满足机构具有确定运动的条件，否则将导致机构结构组成原理上的错误。
2. 增加机构自由度的方法是：在机构的适当位置上添加一个构件和一个低副（如图（c）所示）或用一个高副去替代一个低副（如图（d）所示）。
3. 从机构运动观点来看，机构结构组成改进往往有多种方案，至于实际选定哪一种方案为好，还必须考虑其他因素加以分析、比较来决定。

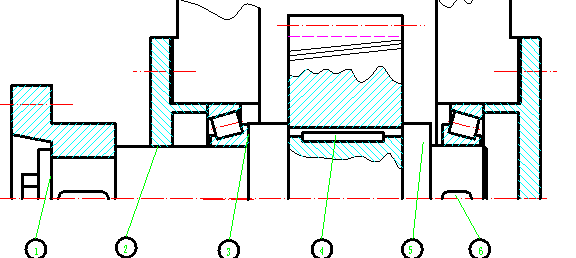

例2：指出图中的结构错误
结构错误：
1. 轴端压板与轴端之间无间隙
2. 端盖与轴之间无径向间隙和密封
3. 轴肩过高，无法拆卸轴承
4. 两个键的位置应布置在轴的同一母线上
5. 齿轮无法装拆，轴环改为套筒，且要考虑右端轴承的轴向定位
轴承与轴之间不可用键联接
……
……
二、基本概念自测题（70道选择题＋30道填充题）
1机器中运动的单元体称为（ ）
A,构件 B,零件 C,运动副 D,运动链
2．组成转动副的两个运动副元素的基本特征是（ ）
A,平面 B,圆柱面 C,一般曲面 D,螺旋面
3．机构的自由度数等于原动件数是机构具有（ ）的条件
A,曲柄存在 B,定传动比 C,确定运动 D,连续传动
4．两构件组成运动副必须具备的条件是：两构件（ ）
A,相对转动或相对移动 B,都是运动副 C,相对运动恒定不变 D,直接接触且保持一定的相对运动
5．最简单的平面连杆机构是（ ）机构
A,一杆 B,二杆 C,三杆 D,四杆
6．机构在死点位置时的（ ）
A,传动角
=90o B,传动角=45o C,传动角=0o D,压力角
=0o
7．平面连杆机构中，从动件压力角
与机构传动角
之间的关系是（ ）
A,= B,+=90o C,+=0o D,+=180o
8．曲柄摇杆机构中，必然出现死点位置的原动件一定是（ ）
A,最短杆 B,曲柄 C,连杆 D,摇杆
9．曲柄滑块机构共有（ ）瞬心
A,2个 B,4个 C,6个 D,8个
10．当连杆机构无急回运动特征时，行程速比系数（ ）
A,K=0 B,K<1 C,K>1 D,K=1
11．凸轮机构中，若增大基圆半径rb，则压力角作如下变化：（ ）
A,升程压力角增大、回程压力角减小B,升程压力角减小、回程压力角增大
C,升程压力角、回程压力角均增大D,升程压力角、回程压力角均减小
12．凸轮的基圆半径是指（ ）半径
A,凸轮转动中心至实际廓线的最小向径B,凸轮转动中心至理论廓线的最小向径
C,凸轮理论廓线的最小曲率D,从动件静止位置凸轮廓线的最小曲率
13．齿轮机构的基本参数中，与重合度无关的参数是（ ）
A,齿数 B,模数 C,压力角 D,齿顶高系数
14．一对标准直齿圆柱齿轮传动的轮齿在啮合过程中，啮合角’的值（ ）
A,由小逐渐变到大B,由大逐渐变到小C,由大逐渐变到零再变到大D,始终保持不变
15．一对渐开线齿轮在啮合传动过程中，从动轮齿廓上的压力角的值（ ）
A,由小逐渐变到大B,由大逐渐变到小C,由大逐渐变到零再变到大D,始终保持不变
16．一对渐开线标准直齿圆柱齿轮在安装时,其中心距不等于标准中心距,则参数（ ）有变化
A,压力角 B,传动比i C,基圆半径rb D,啮合角’和重合度
17．两轴线交角为90o的直齿圆锥齿轮减速传动，其传动比i等于（ ）
A,ctg
1或z2/z1 B,ctg2 或z2/z1 C,ctg1或d1/d2 D,tg1或ctg2
18．能将往复摆动转换为单向间歇转动的机构是（ ）
A,槽轮机构 B,棘轮机构 C,曲柄摇杆机构 D,不完全齿轮机构
19．动平衡的条件是：回转件各偏心质量产生的离心惯性力的（ ）
A,合力为零 B,合力偶矩为零 C,合力和合力偶矩均为零 D,合力和合力偶矩均不为零
20．机械中加装飞轮的主要目的是为了调节（ ）
A,质心位置以使其平衡 B,轴的一阶临界转速 C,周期性速度波动 D,非周期性速度波动
21．在相同工作条件下，V带传动比平带传动的（ ）
A，传动能力大，但传动效率低B，传动能力小，但传动效率高
C，传动能力大，且传动效率高D，传动能力小，且传动效率低
22．整体打滑和弹性滑动在带传动正常工作时（ ）
A，两者都不可避免B，前者不可避免，后者必须避免
C，两者都可以避免D，前者必须避免，后者不可避免
23．带传动在空载条件下运转时，紧边拉力F1与松边拉力F2的关系是（ ）
A，F1／F2≈0 B，F1／F2≈e
C，1<F1／F2< e D，F1／F2≈1
24．带传动在工作时，带的横截面上应力分布值中的
max＝（ ）
A，2+1+c B，1+b2+c C，2+b1+c D，1+b1+c
25．当带速v≤30m/s时，一般选用（ ）作为带轮的材料
A，合金钢 B，灰铸铁 Ｃ，中碳钢 D，铸钢
26．标准V带型号的选择主要取决于（ ）
A，带的线速度及效率 Ｂ，高速轴上的转矩 C，低速轴上的转矩 D计算功率及小带轮转速
27．一对齿面硬度HBS≤350的闭式钢制齿轮传动，最可能发生的实效形式是（ ）
A，齿面磨损 B，齿面胶合 C，齿面点蚀 D，轮齿折断
28．一对齿轮的齿宽、模数及齿数比一定时，增大齿数，可使（ ）
A，弯曲强度和接触强度均提高 B，弯曲强度和接触强度均降低
C，弯曲强度提高而接触强度降低 D，弯曲强度降低而接触强度提高
29．主动轮为45号钢调质而从动轮为45号钢正火的一对减速直齿圆柱齿轮传动，两齿轮的齿面接触应力H的关系和许用接触应力[H]的关系分别为（ ）
A，H1<H2和[H]1=[H]2 B，H1>H2和[H]1=[H]2
C，H1=H2和[H]1≠[H]2D，H1=H2和[H]1=[H]2
30．设计斜齿圆柱齿轮传动时，螺旋角β一般在8o～20o范围内选取，若β取值过大，会使齿轮的（ ）
A，传动平稳性降低 B，轴向力太大 C，制造困难 D，承载能力降低
31．直齿圆锥齿轮模数的标准值指的是（ ）
A，齿轮小端模数 B，齿轮大端模数 C，齿宽中点处的法向模数 D，齿宽中点处的平均模数
32．开式齿轮传动最可能发生的失效形式是（ ）
A，齿面磨损 B，齿面胶合 C，齿面点蚀 D，轮齿折断
33．齿轮在稳定载荷下运转，齿面也常因接触疲劳而发生点蚀，主要是由于（ ）
A，齿轮的模数太小 B，齿根处有应力集中源 C，齿轮受到循环变化的扭矩 D，轮齿受到循环变化的载荷
34．轮齿弯曲应力修正系数Ysa与（ ）无关
A，模数 B，齿数 C，变位系数 D，齿根圆角半径
35．在蜗杆传动中，若保持模数和蜗杆头数不变而增大蜗杆分度圆直径，将使（ ）
A，蜗杆传动效率提高而蜗杆刚度降低 B， 蜗杆传动效率降低而蜗杆刚度提高
C，蜗杆传动效率和蜗杆刚度均提高 D，蜗杆传动效率和蜗杆刚度均降低
36．在蜗杆传动中，用来计算传动比的公式有：
、
、
、
，其中有（ ）公式是正确的
